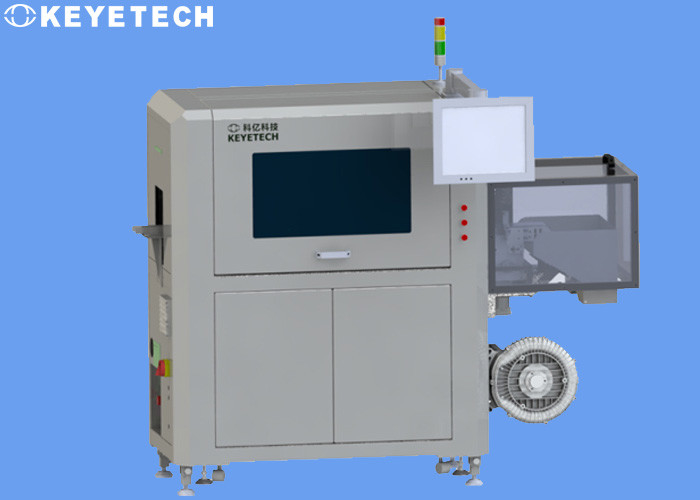

Le pesticide couvre la machine de détecteur avec la caméra industrielle de haute résolution de CCD

Le pesticide couvre la machine de détecteur avec la caméra industrielle de haute résolution de CCD

Principe d'inspection

L'équipement global intègre le mécanisme mécanique, le matériel optique visuel et le logiciel système de détection, rejetant et comptant des dispositifs pour les produits défectueux. Après que le produit soit fabriqué, le produit est transporté à la station d'inspection par la ceinture de machine de garniture pour l'inspection séquentielle.

Après avoir comparé et analysé le logiciel à traitement d'images et l'échantillon normalisé, le bon produit et le produit défectueux sont jugés. Le produit défectueux automatiquement est éliminé en ligne, et la fonction de compte peut être réalisée après que le produit fini soit inspecté. Après l'inspection de produit, elle est transportée par la ligne de convoyeur d'exportation à la partie postérieure pour le prochain processus de empaquetage. L'équipement peut actionner 7* 24 heures sur 24, au lieu de l'inspection manuelle, qui peut considérablement améliorer l'efficacité de production et la qualité du produit.

Application des caméras

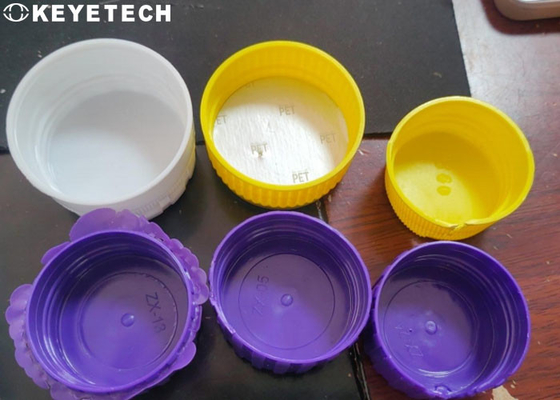

• Pour la détection de la surface supérieure de la capsule, la surface supérieure de la capsule est suspendue par la ceinture d'adsorption de vide, et un ensemble de caméras industrielles sont installés ci-dessous, et avec l'utilisation de la source lumineuse visuelle, l'image de la surface supérieure de la capsule est rassemblée pour le traitement.
• Pour la détection de la surface concave de la capsule, un ensemble de caméras industrielles sont installés au-dessus de la capsule, et avec l'utilisation de la source lumineuse visuelle, l'image de la surface concave de la capsule est rassemblée pour le traitement.
• Pour la détection du côté externe de la capsule, 4 ensembles de caméras industrielles sont installés autour de la capsule pour former une détection de surface d'anneau de 360 degrés, qui est employée en même temps que la source lumineuse visuelle, et l'image latérale est rassemblée et traitée par le système.
•

Affichage d'image de caméra CCD

Avantages de caméra CCD

1)Exactitude élevée de détection et efficacité rapide de détection : L'équipement d'inspection visuelle de CCD utilise la commande numérique selon le système, avec la petite erreur et le taux élevé de détection.

2)Grand choix de détection pour détecter des défauts d'image et des mesures dimensionnelles : La méthode multiposte d'inspection peut exactement mesurer le contour, des caractéristiques, des défauts d'aspect, l'allongement de produit et d'autres paramètres d'optimisation du traitement du produit à inspecter en même temps.

3)Améliorez la qualité et les taux d'erreurs du produit : L'équipement d'inspection de vision est basé sur les commandes système, qui peuvent distinguer de bons produits de mauvais produits par la technologie automatique d'inspection, et les placer alors automatiquement dans différentes pièces.

4)Épargnez les coûts de la main-d'oeuvre et permettez le travail répétitif élevé : L'inspection visuelle de CCD peut fonctionner stablement pendant longtemps, il est difficile que les yeux humains observent pendant longtemps le même objet, et la vision par ordinateur peut effectuer des tâches de mesure, d'analyse et de reconnaissance pendant longtemps. Et elle peut continuer à fonctionner, avec de basses conditions pour l'environnement naturel de l'application, en plus des coûts économisants de produit, il améliore également considérablement la productivité.
