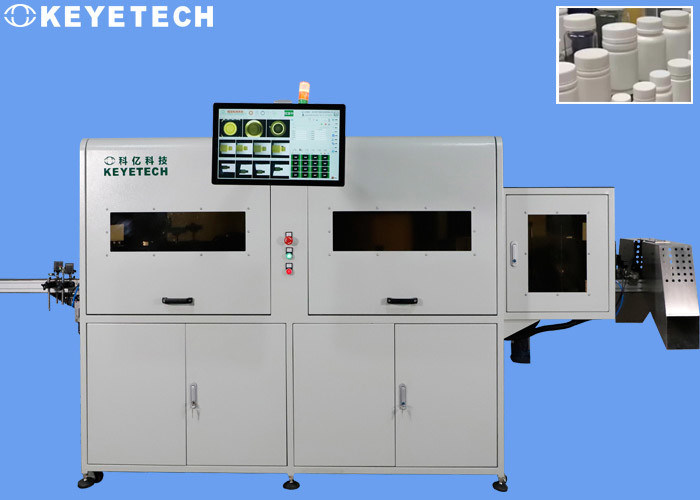

Machine d'inspection visuelle de conditionnement en plastique avec l'affichage d'image de capsule

Conditionnement en plastique - machine d'inspection visuelle avec l'affichage d'image de capsule

Norme d'inspection

Principe d'inspection

Le système d'inspection de capsule est basé sur la technologie de vision par ordinateur. C'est une application de technologie automatique de non contact et sans effet négatif de détection dans la détection des défauts de capsule. Il est des moyens efficaces de réaliser le contrôle d'automation, d'intelligence et de précision. Il est sûr, fiable, à grande vitesse et l'opération de grande précision, simple et commode, peut fonctionner pendant longtemps dans les environnements durs et d'autres avantages exceptionnels.

Le système de détection obtient l'image extérieure du produit par un capteur approprié de source lumineuse et d'image, emploie l'algorithme à traitement d'images correspondant pour extraire l'information de caractéristique de l'image, et puis effectue des opérations telles que le positionnement, l'identification, l'évaluation, etc., les statistiques, et l'analyse des défauts extérieurs basés sur l'information de caractéristique. Afin de réaliser le but d'éliminer les produits défectueux, de maintenir de bons produits, et d'améliorer la qualité des capsules.

Solutions de vision

Les convertis de système de détection de défaut de vision par ordinateur la capsule dans un signal d'image par une caméra industrielle, la transmet au système de traitement de logiciel d'image, et la convertit en signal numérique selon l'information telle que la distribution et l'éclat de pixel. Le système de traitement de logiciel d'image effectue des opérations sur ces signaux pour extraire les caractéristiques originales d'image de capsule pour le jugement et la comparaison, et fournit les résultats de détection de capsule en temps réel, produit également l'ok et les signaux de NG, sauve automatiquement les données de détection, et réalise la détection intelligente.

Les articles principaux de l'inspection incluent : détection de dommages de capsule, détection de taille de capsule, détection visuelle de défaut de bouche de bouteille, détection de niveau liquide, détection de étiquetage de corps de bouteille. Comparé à l'inspection manuelle traditionnelle d'oeil nu, l'inspection de vision par ordinateur a la haute précision, rendement élevé, bonne continuité et peut produire des rapports.

Caractéristique de système

• La machine d'inspection de capsule est équipée d'une machine de déchiffrer de chapeau de cascade, qui peut également être reliée ensemble avec le détecteur de fuite et la machine à emballer pour réaliser l'opération automatique du processus entier du chapeau déchiffrant à la détection, au compte et à l'empaquetage ;
• 360° aucun angle mort, détection totale et élimination des défauts tels que l'éclair et le manque de matériel, d'anthracnoses, de déformation, de garnitures, etc. des capsules ;
• Dans des conditions spéciales de travail, le prisme spécial peut être employé pour réaliser la détection de multi-angle ;
• Il peut être équipé de 2-8 caméras selon les conditions de catégorie de la détection réelle de défaut, avec une exactitude de 0.1mm-0.3mm ;
• Applicable à de diverses capsules : chapeaux anti-vol, chapeaux de combinaison, chapeaux de papillon, chapeaux de colle, chapeaux d'aluminium-plastique, etc. ;
• Petite empreinte de pas, opération simple, et fournir deux options pour le manuel et la commutation automatique ;
• L'étude profonde d'AI est bonne pour traiter de divers articles d'inspection, enregistrement de données de production, analyse, et statistiques complexes, et réalise l'automation et l'intelligence de l'inspection de qualité.
