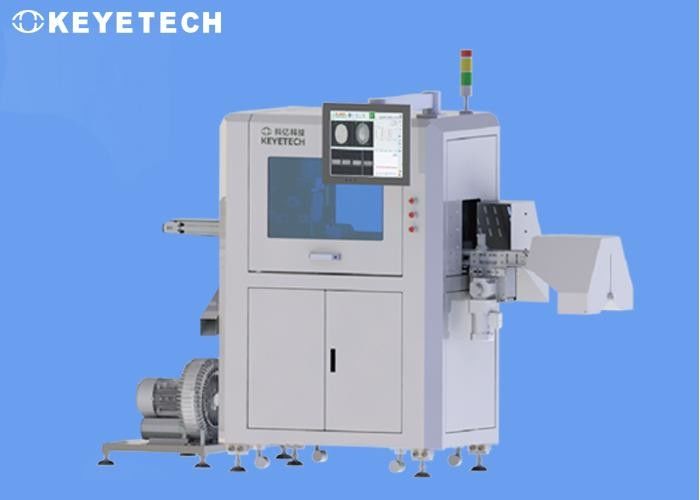

Fermeture du bouchon du tuyau de tirage à l'anneau machine d'inspection visuelle avec traitement d'image de vision

Fermeture du bouchon du tuyau de tirage à l'anneau machine d'inspection visuelle avec traitement d'image de vision

Principe de contrôle

La machine d'inspection visuelle développée sur la base de la technologie de traitement d'images de vision artificielle présente les caractéristiques d'une grande précision, d'une grande vitesse et d'un multi-échantillonnage.module de positionnement du déclencheurSelon les exigences de l'utilisateur, lorsque l'échantillon se déplace vers la position de détection,la caméra et le système de vision sont déclenchés pour produire des signaux de détection afin d'accomplir la fonction de détection.

Module de déclenchement: l'équipement est alimenté automatiquement.l'équipement informatique supérieur fournit un signal de déclenchement (pour s'assurer que l'écart de consistance de la position du matériau entrant n'est pas supérieur à 1 mm). Après l'analyse logicielle du système visuel, si le produit est OK, l'interface logicielle affiche OK.et produit le signal de réussite/échec correspondantLe disque central de l'équipement adopte la détection photoélectrique du dispositif de détournement
Le positionnement est plus précis.

Principales fonctions de l'inspection visuelle

• Détection en ligne à grande vitesse: 450 pièces/minute, 600 pièces/minute pour la couverture extérieure.
• Compléter automatiquement la synchronisation entre le produit inspecté et l'image obtenue par la caméra, dans un délai de 50 ms.
• Le stockage automatique des images de produits, qui peut être utilisé pour les requêtes historiques.
• Détecte automatiquement le manque de pièces, le manque de matériaux, les matériaux mélangés, les corps étrangers, les défauts de combinaison, les défauts de moulage par injection, etc.
• La conception de la source lumineuse de lampe de poche réduit la pollution lumineuse et permet d'économiser de l'énergie.
• Statistiques automatiques (bonnes, mauvaises, totales, etc.)
• Le système a pour fonction de déclencher automatiquement un SMS lorsque l'alarme est déclenchée.
• Précision de détection: plus de 0,2 mm2 de défauts, principalement dus à un manque de matériaux, à des corps étrangers, à des défauts, etc.
• L'auto-apprentissage et les essais de types de produits avec des spécifications différentes peuvent être effectués selon les besoins.
• Affichage des produits non qualifiés, sortie des signaux de défaut correspondants, et passez à l'étape suivante conformément aux exigences.

Nos avantages

Système d'aliments

Le mécanisme d'alimentation est amarré au port de décharge du mécanisme supérieur, et le mécanisme supérieur transporte le bouchon d'étanchéité à la plaque vibrante du système d'alimentation,et la plaque vibrante transporte le bouchon d'étanchéité à inspecter à la voie d'alimentation selon la logique prédéfinie.

Plateforme de contrôle

Lorsque la plateforme d'inspection transporte le couvercle d'étanchéité à la position d'inspection, le capteur de fibre optique déclenche la caméra pour prendre des photos,et le système d'inspection visuelle est réglé selon l'indice d'inspectionLorsque la plateforme d'inspection visuelle et d'inspection transporte le couvercle d'étanchéité à la position d'inspection,le capteur de fibre optique déclenchera la caméra pour prendre des photos.

Système de tri

En fonction du résultat de l'inspection visuelle et de l'interrupteur logique prédéfini, le PLC de commande industrielle informe la soupape électromagnétique d'effectuer le tri.L'action de tri est réalisée par la buse de soufflage, et les matières non qualifiées rejetées seront respectivement stockées dans la boîte de recyclage.

Module de vision (appareil photo, lentille, source lumineuse)

Le système d'inspection visuelle comprend principalement: caméra, lentille, source lumineuse et logiciel de traitement d'image.le système d'imagerie composé de l'appareil photo et de la lentille le captureLorsque la caméra reçoit le signal de déclenchement, le système d'imagerie détecte l'échantillon.juger si l'échantillon est qualifié ou non, et produisent le signal OK/NG correspondant pour un traitement ultérieur de l'équipement.

Service après-vente

• Le vendeur doit terminer la création et le débogage du modèle d'algorithme de base du produit avant l'expédition de l'équipement,fournir également une assistance à distance après l'arrivée de l'équipement sur le site du client; et fournir à l'acheteur les données de l'usine et le manuel d'utilisation de l'équipement.
• Services d'exploitation et de maintenance quotidiens: notre société fournit des services en ligne d'exploitation et de maintenance à distance gratuits.
• Notre société a un plan de formation hors ligne régulier chaque année, de sorte que les clients nationaux et étrangers peuvent envoyer leurs ingénieurs pour participer (à leurs propres frais).Ceux qui réussissent l'examen peuvent obtenir un certificat de compétences fonctionnelles de l'industrie.
