| Paramètres de fonctionnement du système |
| Les dimensions |
Voir les dessins
Pour plus de détails
|
Puissance et fréquence |
220V 20A 50HZ |
| Puissance totale |
5.0 à 6.0 kw |
Pression de l'air |
0.5 à 0,8 MPa Purifier et sans huile |
| Température de fonctionnement |
-20°C à 60°C |
Humidité de travail |
Humidité relative inférieure à 50% |
Les normes de détection sont les suivantes:
| Modèle |
La caméra |
Portée de détection |
Contenu et précision de la détection |
Précision de détection |
Vitesse |

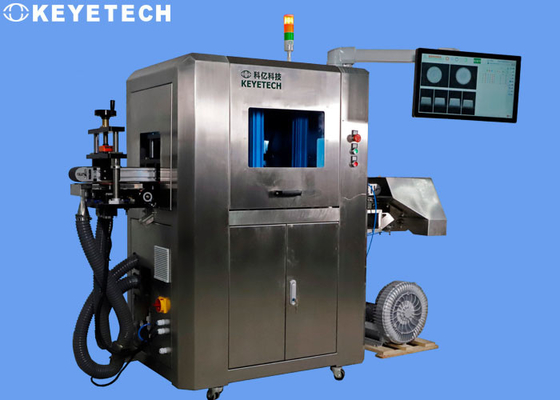

| Le système KVIS-SC10 |
1 série
|
Plan de la bouche de la tasse, zone de la paroi intérieure de la tasse |
Taches noires, taches (de couleurs différentes) ≥ 0,2 mm |
99% |
150 pièces/min |
| Taches noires, taches (de couleurs différentes) ≥ 0,3 mm |
99% |
| Encastrements, qui se chevauchent ≥ 0,5 mm |
99% |
| 8 séries |
Côté extérieur du corps de la tasse |
Taches noires, taches (de couleurs différentes) ≥ 0,2 mm
Aucune zone de contenu imprimé
|
99% |
| Décalage de l'étiquette, étiquetage, dommage ≥ 0,5 mm |
99% |
| 1 série |
Au fond extérieur de la tasse |
Taches noires, taches (de couleurs différentes) ≥ 0,2 mm |
99%
|
DétectezLes produits
Les boissons telles que le thé au lait appartiennent aux biens de consommation de masse, il y a beaucoup de consommateurs et le thé au lait est la catégorie la plus intense et la plus compétitive de la marque dans la concurrence dans la chaîne.L'apparence de l'emballage du thé au lait est souvent la forme importante de la marque dans la publicité et les ventes, donc dans la production de jus de thé au lait en tasse en papier, la couleur, la forme et l'emplacement du logo de la tasse, etc. sont tous importants.Il y aura différentes identifications numériques au bas de la tasse en papier jetableKeye Tech a beaucoup de cas de détection dans une telle industrie de détection d'emballages de boissons qui peuvent être compatibles avec une variété de tasses en papier.
Le principe de détection
Par le dispositif de transport d'amarrage (le produit doit être sorti en ligne droite avec la bouche tournée vers le haut et l'espacement entre les produits doit être maintenu au-dessus du rayon de la bouche de la tasse),les produits sont transférés à une station spécifique de manière stable et ordonnée;, et ensuite l'image d'échantillon de pixel élevé prise par l'appareil photo industriel est transférée au logiciel de traitement d'image,et l'échantillon standard est comparé et analysé pour déterminer le produit bon et le produit défectueux, et contrôler le pneumatique correspondant pour retirer les produits défectueux et enfin recueillir les produits qualifiés.
Le logiciel ouvrira la norme de comparaison d'échantillons,et le personnel de production sur le site du client peut contrôler la précision de la comparaison et choisir la norme de précision la plus appropriée pour leurs propres conditions de production, contrôlant ainsi le taux de défauts du produit.
- Dans la détection réelle, en raison de l'état de fluctuation critique de certaines données de détection, l'erreur du produit peut entraîner une certaine quantité de produit,et peut être ajusté par le paramètre de réglage du logiciel système pour obtenir l'effet de détection réelle.
Nom de l'organisme:
- les taches noires, les taches, les poils, les impuretés (de couleur différente), seront analysés selon l'indice de détection du point noir, qui est supérieur à 40, qui peut être détecté efficacement.Si l'échantillon présente une couleur huileuse transparente ou des taches noires de couleur légèrement parallèle, la différence de comparaison des niveaux de gris est faible (inférieure ou égale à 40), l'effet de détection attendu ne peut être atteint.
- Compte tenu des caractéristiques de la structure du produit, dans la détection réelle, les régions de chevauchement structurel dans les lentilles planes peuvent avoir une très faible plage de zones aveugles de détection,et l'acquisition d'image est inférieure à cette zone aveugle, il ne peut donc pas être détecté efficacement.
instructions d'utilisation de la caméra:
Plateau de la tasse, ajouter 1 jeu de caméras industrielles directement au-dessus du produit, avec l'utilisation de sources lumineuses visuelles, recueillir la bouche de la tasse,Des images planares de la paroi intérieure de la coupe et du fond de la coupe pour analyse.
La zone latérale externe du corps de la tasse, parce que la hauteur du corps de la tasse dépasse la portée d'une seule caméra, doit mettre l'identité de la tasse en deux parties, chaque partie utilise 4 ensembles de disposition d'anneau de caméra,un total de 8 ensembles de caméras, avec une source lumineuse visuelle pour collecter l'image du côté extérieur du corps de la tasse pour analyse.pour détecter la surface latérale externe du corps de la tasse
Le fond de la tasse flotte à travers la courroie d'adsorption sous vide et 1 ensemble de caméras industrielles est installé sous le produit.Il est utilisé en conjonction avec la source lumineuse visuelle pour capturer l'image du bas de la coupe pour analyse.
La fonction de comptage peut être réalisée après la détection du produit fini, et le dispositif de détection doit être entretenu régulièrement pendant l'utilisation (comme le nettoyage du rubanet ainsi de suite.).
Images collectées par une vraie machine
Paroi intérieure de la tasse, image du fond de la tasse
Exemple d' image du fond de tasse
Image de l'exemple du côté extérieur de la tasse
