Système de machine d'inspection entièrement automatique par IA pour les couvercles de bouteilles en plastique

Système de machine d'inspection entièrement automatique par IA pour les couvercles de bouteilles en plastique

Objet de l'inspection

Les produits à bouchon de bouteille de vin, en matière plastique, sont divisés en une variété de spécifications d'apparence, utilisés pour l'emballage dans l'industrie des spiritueux,la taille spécifique du produit est indiquée dans l'échantillon réel.

Résumé

Keye Technology a conçu un ensemble complet de plans d'exploitation pour le couvercle de vin.matériel et logiciels d'inspection du système visuelLa vitesse d'inspection est de 100 à 120 pièces/environ quelques minutes, l'équipement peut fonctionner 7*24 heures par jour, ce qui améliore considérablement l'efficacité de la production.

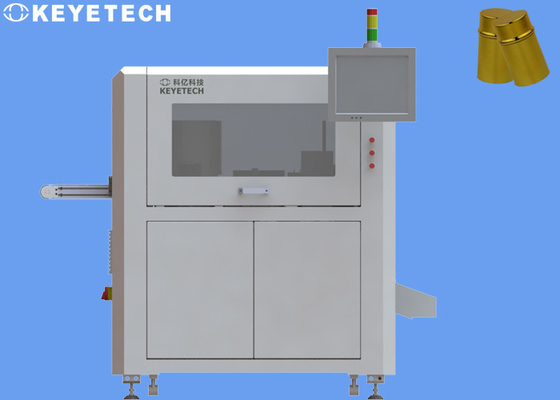

L'équipement d'inspection du couvercle du vin est équipé de 10 ensembles de caméras industrielles à pixels élevés pour détecter de manière exhaustive les défauts d'apparence du couvercle du vin.Une fois que le système a collecté l'image de l'échantillon, le logiciel de traitement d'images et l'échantillon normalisé sont comparés et analysés pour déterminer le produit bon et le produit défectueux,et les produits défectueux sont détectés en ligne automatiquement rejeter, le logiciel ouvrira la norme de comparaison d'échantillons, le personnel de production sur le site du client peut contrôler la précision de la comparaison,choisir la norme de précision la plus adaptée à sa propre situation de production, et contrôler le taux de défauts.

Détails des essais

1,Norme d'essai

• Dans les essais réels, en raison de l'état de fluctuation critique de certaines données de l'élément d'essai affectant le jugement, il y aura une certaine probabilité d'erreur de détection du produit,qui peut être ajusté par le paramètre réglé par le logiciel système pour obtenir l'effet réel.
• Ø Les taches noires, les taches (écume de peinture), les poils, les moustiques, les impuretés et autres objets étrangers malignes (de couleurs différentes) seront analysés et traités selon l'indice de détection des taches noires.La différence de contraste des valeurs grises doit être supérieure à 40 (elle peut être comprise comme: l'échantillon est placé à une distance d'un bras, environ 30 cm ou plus, et la caractéristique de la tache noire peut être vue visuellement), qui peut être détectée efficacement.Si l'échantillon présente des taches d'huile transparentes ou des taches noires claires, et la différence de contraste de la valeur du gris est faible (inférieure à 40), l'effet de détection ne peut être atteint.
• En raison des caractéristiques structurelles complexes du produit, dans les applications d'inspection réelles, il y aura une certaine zone aveugle dans la zone de chevauchement de la structure de l'imagerie à lentille plane,et la collection d'images ne peut pas être détectée efficacement.

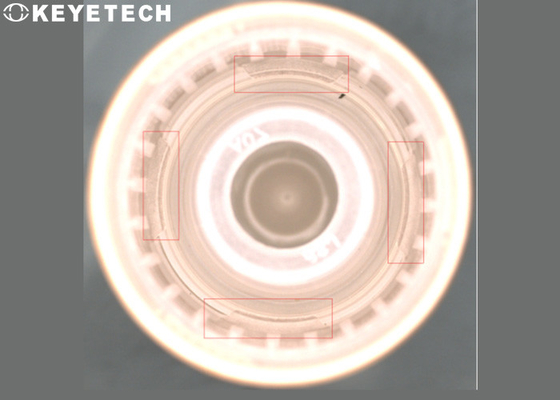

La zone aveugle de la caméra

Il y a un point mort dans la zone sous l'étape de la structure interne qui est bloquée

Il y a une zone aveugle dans la zone plate sous la bouche de la prise interne

(Si la détection est nécessaire, un ensemble de caméras peut être ajouté pour obtenir l'effet de détection.)

Il y a des zones aveugles dans la paroi externe et la paroi interne de la bouche de la prise interne
