Aoi Automatic Visual Inspection Machine pour le plat blanc jetable

Les paramètres spécifiques de détection sont comme suit :



1. Produits de détection
Des couleurs de produits de plat de dîner, de matériel de papier-plastique, blanches et primaires, sont divisées en diverses caractéristiques, les plats de dîner jetables ont considérablement facilité les vies des personnes. Aujourd'hui, afin d'épargner des coûts, les entreprises ont presque commencé à utiliser les plats jetables afin d'épargner des coûts, et apportent des certains modèles uniques ou logo imprimé de marque. Dans un grand nombre de demande du marché, l'expérience du consommateur affecte directement les exigences strictes des négociants sur la qualité de empaquetage. Afin d'augmenter l'efficacité de production, le fabricant a changé la détection manuelle longue et à forte intensité de main d'oeuvre, et a à la place choisi de greffer l'équipement intelligent de détection à sa propre chaîne de production. Jusqu'ici, Keye Tech a été engagé dans l'industrie de empaquetage de détection et a fait à beaucoup de dîner l'équipement lié au plat de détection. , Il y a de bons exemples professionnels dans l'industrie. Des algorithmes intelligents de grandes données peuvent être employés pour mettre à jour les données de détection en temps réel et pour découvrir des problèmes possibles dans la chaîne de production à temps.

Prenez maintenant les échantillons rassemblés avec des diamètres de 155mm, de 175mm, et de 235mm comme exemples (voir les échantillons réels pour des détails) pour présenter les détails de notre équipement de détection.

Pour réaliser la détection de compatibilité des trois produits ci-dessus, il doit impliquer l'avant et le mécanisme d'automation d'arrière saison, l'ajustement de la machine de détection dans la position d'interface et la longueur focale de caméra, l'application de changement du logiciel de détection, etc., et l'opération réelle exige du personnel sur place du client de fonctionner compétent.

2. Principe de détection
Par l'amarrage du mécanisme de alimentation et de séparation, les produits sont transférés à la station spécifique de détection d'une façon stable et ordonnée d'une façon avant-, et puis transmettent l'image saisie d'échantillon au logiciel à traitement d'images par la caméra industrielle de haut-pixel, rivalisent avec l'échantillon normalisé et distinguent le produit défectueux et le bon produit, et commandent les composants pneumatiques correspondants pour rejeter les produits défectueux et pour rassembler finalement les produits qualifiés. La plate-forme de transport principale de la machine de détection peut empiler le mécanisme de plateau pour le matériel de réception.

Le logiciel fixe la norme de comparaison pour les échantillons, les opérateurs peuvent commander la précision de comparaison et choisir la norme de précision qui s'adapte mieux, commandant de ce fait le taux de défaut.

3. détails de détection
Notre plan de développement adopte 3 ensembles de caméras industrielles de haut-pixel et de sources lumineuses stroboscopiques performantes pour effectuer une gamme complète de détection visuelle pour les défauts d'aspect des produits de plat de dîner. La vitesse de détection est 150 morceaux par minute. L'équipement peut réaliser les heures 7*24 de l'opération, et les produits non qualifiés peuvent automatiquement être rejetés en ligne.

Toute la série d'équipement de détection inclut les pièces mécaniques, le matériel électronique visuel et le logiciel système de détection. L'entrée et la sortie de la machine de détection peuvent être intégrées avec le mécanisme d'automation (voyez les dessins d'étude pour des détails), et peuvent être reliées en amont et en aval à la production selon les besoins spécifiques de production des clients sur l'équipement de site.

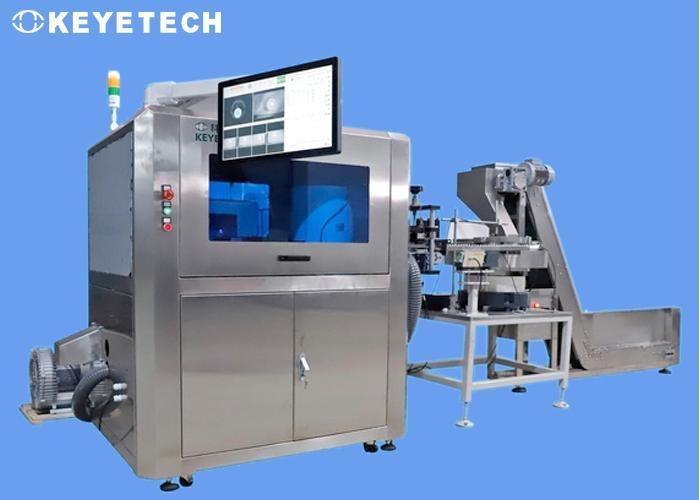

Le diagramme global d'équipement est comme suit :
1. Normes de détection
Des anthracnoses, taches, cheveux, corps étrangers, impuretés (différentes couleurs), taches jaunes, seront analysées et traitées selon les indicateurs de détection d'anthracnose. La différence dans le contraste gris de valeur doit être plus grande que 40 pour être effectivement détectée. Si l'échantillon a les taches d'huile transparentes ou les anthracnoses lumineuses, et la différence grise de contraste de valeur est basse (en-dessous de 40), l'effet de détection ne peut pas être réalisé.

Dans la détection réelle, due à l'état critique de fluctuation de certaines données d'article de détection affectant le jugement, il causera une certaine probabilité de misdetection de produit. L'arrangement de paramètre du logiciel système peut être ajusté pour réaliser l'effet réel.

2. Instructions pour l'usage de caméra :

• Détection du dos du plat de dîner : Par le mécanisme automatique de séparation de plat, un produit simple écrit le mécanisme en verre de plaque tournante d'une façon stable et ordonnée, et est transporté à la station arrière de détection. Un ensemble de caméras industrielles sont placés sous le produit et employés avec la source lumineuse avant visuelle. Après que l'image soit rassemblée, le système est traité.


3. L'équipement de détection doit être maintenu et nettoyé régulièrement pendant l'utilisation (telle que le nettoyage de bande de conveyeur, le nettoyage de caméra, etc.), et la fonction de compte peut être réalisée après que le produit fini soit examiné.


4. Composition en système

(1) partie mécanique :

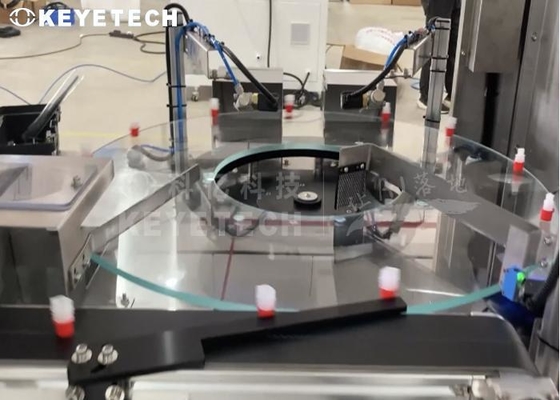

La partie mécanique est le composant de noyau du système, qui porte tous les dispositifs de transmission et matériel électronique (caméras industrielles, sources lumineuses, ordinateurs industriels, écrans tactiles, boîtes électriques, etc.). Le mécanisme en verre de soutien de plaque tournante dans l'équipement peut ouvrir la perspective de représentation du produit et faire les caméras industrielles rassemblez effectivement les images pour l'analyse et le traitement.

(2) pièce de matériel :
La pièce de matériel inclut des caméras, des lentilles, des sources lumineuses, des soupapes à air ultra-rapides, des ordinateurs, des écrans tactiles et d'autres dispositifs électriques.

5. Images rassemblées par la vraie machine (une partie du diagramme est pour la référence seulement) :
Anthracnoses et sale frontaux
