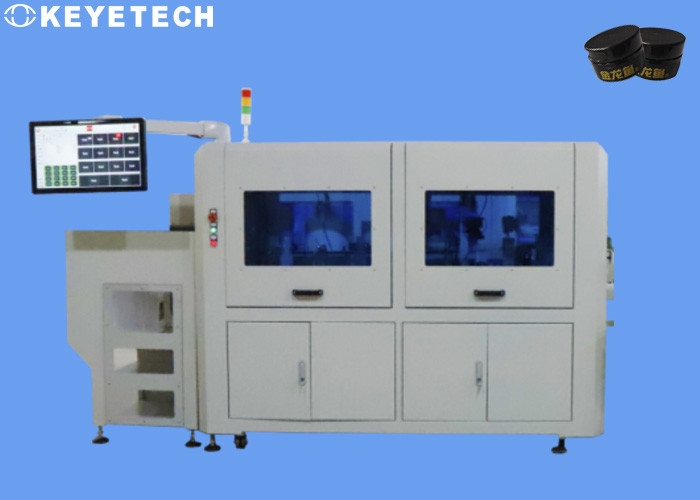

Système d'inspection visuelle de ROC de Flip Cap lié au convoyeur

Normes d'inspection

Aperçu :

L'équipement global intègre le mécanisme mécanique, le matériel optique visuel et le logiciel système de détection, rejetant et comptant des dispositifs pour les produits défectueux. La machine d'inspection visuelle est reliée à la ligne de transport à la sortie de la machine impression. Après que l'impression soit accomplie, elle est envoyée à la station d'inspection séquentiellement par la bande de conveyeur, et la caméra la rassemble et inspecte. Après avoir comparé et analysé le logiciel à traitement d'images rassemblé à l'échantillon normalisé, elle détermine si le bon produit ou le produit défectueux est inspecté. Des produits défectueux automatiquement sont éliminés en ligne, et la fonction de compte peut être réalisée après inspection de produit fini.

Après l'inspection de produit, il est transporté par la ligne de convoyeur d'exportation à la partie postérieure pour le prochain processus de empaquetage. Le plan de la conception de notre société utilise 4 ensembles de caméras industrielles à haute résolution et de sources lumineuses performantes de stroboscope pour conduire des inspections visuelles totales pour des défauts d'aspect de produit. La vitesse d'inspection est 400 morceaux/minute, et l'équipement peut actionner 7* 24 heures sur 24. Des produits non qualifiés peuvent automatiquement être enlevés en ligne.

Partie mécanique

• La pièce de transmission est le composant de noyau du système, portant tous les dispositifs de transmission et matériel électronique.
• Pièce électronique de matériel
• La pièce électronique de matériel inclut les caméras industrielles, lentilles industrielles, sources lumineuses, déclencheurs, vannes électromagnétiques (rejetant des déchets),
• Boîte de contrôle électrique de système (responsable du contrôle électrique et de logique), lumières d'alarme de trois-couleur, et écran tactile de 21 pouces.
• Le contrôle de logique global du système est réalisé par une puce ultra-rapide de FPGA, et ses fonctions spécifiques incluent :
• Déclenchez la caméra pour prendre des photos
• Stroboscope de source lumineuse de déclencheur
• Déclenchez le cylindre de vanne électromagnétique pour enlever les déchets avec souplesse
• Déclenchez le signal de lumière d'alarme
• Pièce de logiciel

Le logiciel est la plate-forme générale de contrôle de l'équipement, et ses fonctions spécifiques sont comme suit :

• Permettez et désactivez la fonction de détection de système.
• Ajustement des paramètres et d'exactitude d'index de détection.
• Échantillonnage et stockage de calibre, stockage de l'information de détection d'échantillon et rappel.
• Fonction de calibrage d'écran de caméra.
• Affichage en temps réel de l'information de production (taux de passage, sortie totale, vitesse, etc.) du système, l'information historique de production passant en revue
• Passez en revue, exportez et des fonctions de sauvegarde.
• Gestion d'autorisation selon le compte d'ouverture (par exemple, les utilisateurs généraux d'opération désactivent des autorisations d'ajustement de paramètre).
• L'opération et l'ajustement des parties mécaniques du système (comme : ouverture du dispositif de transmission, ajustement de la période d'injection d'air de la soupape à air,
• ajustement de signal d'alarme).
• Les fonctions supplémentaires qui font la fête A doit s'ajouter.

Service après-vente

La société a une équipe complète de service technique et un mécanisme de réponse rapide, et a des spécialistes en service spécialisé pour chaque client, qui peut recevoir des rapports techniques de consultation et de défaut des clients à tout moment. Et pour assurer la réponse rapide aux urgences de client, pour s'assurer que les clients reçoivent le service satisfaisant. Pendant l'épidémique ou en raison des raisons spéciales, quand les ingénieurs après-vente ne peuvent pas atteindre le site, le centre de service peut à distance ajuster l'équipement de client pour le dépannage et la consultation technique.

Après que l'équipement arrive au site client, l'ingénieur après-vente arrive à temps d'effectuer l'installation d'équipement, la commission, et la formation d'opération. La qualité du produit de la machine entière est décelable, et la période de garantie de qualité est à 1 an de la date de l'acceptation. En cas des défauts non-humains au cours de la période de garantie, les ingénieurs après-vente arriveront rapidement au site ou fourniront des conseils à distance pour l'entretien libre.
