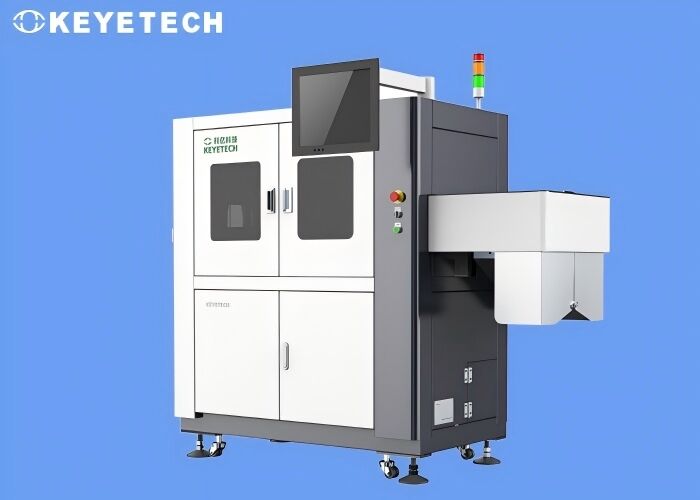

Système d'inspection visuelle de bouteille pour mesurer et valider le volume de liquide

Système d'inspection visuelle de bouteilles pour la mesure et la validation du volume de liquide

Paramètres techniques

Principe d'inspection

Le schéma est conçu selon les conditions réelles de la pièce à usiner sur site, et le niveau de liquide de la bouteille est détecté visuellement à l'avant de la machine d'étiquetage pour remplacer le travail d'inspection manuel. Le système de détection intègre le matériel optique visuel et le logiciel du système de détection dans son ensemble.

L'équipement de détection est installé sur le côté de la ligne de production, et la vitesse de détection est adaptée à la vitesse de la machine d'étiquetage sans obstruction. L'équipement peut fonctionner toute la journée pour améliorer l'efficacité de la production.

Fonctions et détails du système

Collecte en temps réel des images du produit via des caméras industrielles, et détection sans contact des niveaux de liquide. Obtenir les données du fond de la bouteille et du niveau de liquide grâce au dispositif de mesure linéaire, et calculer la distance. Ensuite, le contour de la zone liquide est récupéré par le prétraitement des données d'image, et les deux sont mis en correspondance et combinés avec des opérations de seuillage, de morphologie et autres pour obtenir la hauteur du niveau de liquide, réalisant ainsi la détection en temps réel du niveau de liquide sans l'aide d'instruments de mesure externes.

Normes d'inspection

• La matière première du produit doit être stable, et le niveau de liquide ne doit pas trembler, ce qui affectera la détection ;
• Il y a des bulles dans le niveau de liquide interne du produit, ce qui affectera la détection ;
• Il ne doit y avoir aucune obstruction sur le corps extérieur de la bouteille du produit, ce qui affectera la source lumineuse et la photographie, et affectera la détection ;
• Dans la détection réelle, en raison de l'influence de l'état de fluctuation critique de certaines données d'éléments de détection, cela entraînera une certaine probabilité de fausse détection du produit, qui peut être ajustée par le réglage des paramètres du logiciel système pour obtenir l'effet réel ;
• Il ne peut pas être efficacement détecté si l'acquisition d'images est inférieure à la plage de ce point aveugle.

Service après-vente

L'entreprise dispose d'une équipe de service technique complète et d'un mécanisme de réponse rapide, et dispose de spécialistes dédiés pour chaque client, qui peuvent recevoir des consultations techniques et des rapports de défauts des clients à tout moment. Et pour assurer une réponse rapide aux urgences des clients, afin de garantir que les clients reçoivent un service satisfaisant. Pendant l'épidémie ou pour des raisons spéciales, lorsque les ingénieurs après-vente ne peuvent pas se rendre sur site, le centre de service peut ajuster à distance l'équipement du client pour le dépannage et la consultation technique.

Après l'arrivée de l'équipement sur le site du client, l'ingénieur après-vente arrive à temps pour effectuer l'installation, la mise en service et la formation à l'exploitation de l'équipement. La qualité du produit de la machine entière est traçable, et la période de garantie de qualité est de 1 an à compter de la date d'acceptation. En cas de défauts non humains pendant la période de garantie, les ingénieurs après-vente arriveront rapidement sur site ou fourniront des conseils à distance pour une maintenance gratuite.
