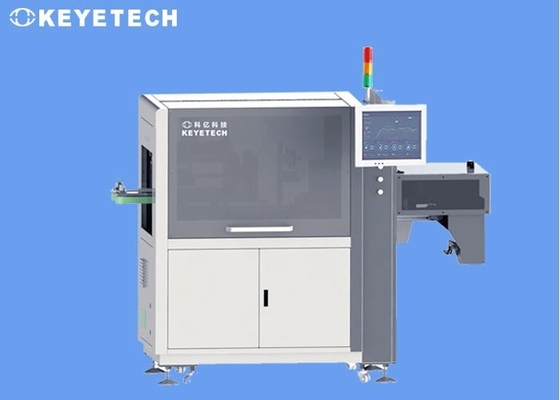

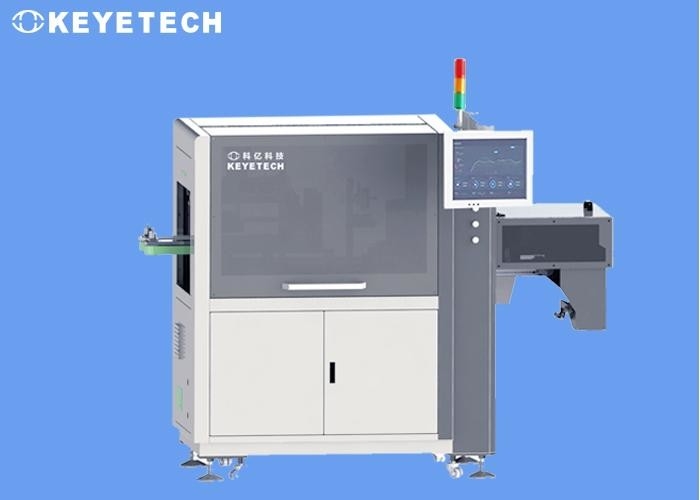

Système d'inspection visuelle vide de bouteille de petit volume avec la conception de pièce de transmission

Système d'inspection visuelle vide de bouteille de petit volume avec la conception de pièce de transmission

Normes d'inspection

** Pour des caractéristiques de défaut telles que des anthracnoses et des bulles, la différence grise de contraste de valeur correspondant à l'index de détection doit être plus grande que 30 (il peut comprendre aussi : mettez l'échantillon à la longueur d'un bras, environ 30cm ou plus, et les caractéristiques de défaut peuvent être vues visuellement), qui peuvent être effectivement détection. Si l'échantillon a les taches d'huile transparentes ou les anthracnoses de couleur claire, et la différence grise de contraste de valeur est basse (moins de 30), l'effet de détection ne peut pas être réalisé. En raison de la complexité différente des caractéristiques structurelles de différents produits, dans l'application réelle, il y aura une certaine tache aveugle de détection dans le secteur de recouvrement structurel de la représentation plate de lentille, et l'acquisition d'image ne peut pas atteindre la gamme de cette tache aveugle, ainsi elle ne peut pas détection efficace.

Principe d'inspection

Le plan de la conception de notre société utilise 8 ensembles de caméras industrielles à haute résolution et de sources lumineuses performantes de stroboscope pour conduire des inspections visuelles complètes pour des défauts d'aspect de produit. La vitesse d'inspection est 150 morceaux/minute, et l'équipement peut actionner 7* 24 heures sur 24. Des produits non qualifiés peuvent automatiquement être enlevés en ligne.

Partie mécanique

• La pièce de transmission est le composant de noyau du système, portant tous les dispositifs de transmission et matériel électronique.
• Pièce électronique de matériel
• La pièce électronique de matériel inclut les caméras industrielles, lentilles industrielles, sources lumineuses, déclencheurs, vannes électromagnétiques (rejetant des déchets),
• Boîte de contrôle électrique de système (responsable du contrôle électrique et de logique), lumières d'alarme de trois-couleur, et écran tactile de 21 pouces.
• Le contrôle de logique global du système est réalisé par une puce ultra-rapide de FPGA, et ses fonctions spécifiques incluent :
• Déclenchez la caméra pour prendre des photos
• Stroboscope de source lumineuse de déclencheur
• Déclenchez le cylindre de vanne électromagnétique pour enlever les déchets avec souplesse
• Déclenchez le signal de lumière d'alarme
• Pièce de logiciel

Le logiciel est la plate-forme générale de contrôle de l'équipement, et ses fonctions spécifiques sont comme suit :

• Permettez et désactivez la fonction de détection de système.
• Ajustement des paramètres et d'exactitude d'index de détection.
• Échantillonnage et stockage de calibre, stockage de l'information de détection d'échantillon et rappel.
• Fonction de calibrage d'écran de caméra.
• Affichage en temps réel de l'information de production (taux de passage, sortie totale, vitesse, etc.) du système, l'information historique de production passant en revue
• Passez en revue, exportez et des fonctions de sauvegarde.
• Gestion d'autorisation selon le compte d'ouverture (par exemple, les utilisateurs généraux d'opération désactivent des autorisations d'ajustement de paramètre).
• L'opération et l'ajustement des parties mécaniques du système (comme : ouverture du dispositif de transmission, ajustement de la période d'injection d'air de la soupape à air,
• ajustement de signal d'alarme).
• Les fonctions supplémentaires qui font la fête A doit s'ajouter.

Service après-vente

La société a une équipe complète de service technique et un mécanisme de réponse rapide, et a des spécialistes en service spécialisé pour chaque client, qui peut recevoir des rapports techniques de consultation et de défaut des clients à tout moment. Et pour assurer la réponse rapide aux urgences de client, pour s'assurer que les clients reçoivent le service satisfaisant. Pendant l'épidémique ou en raison des raisons spéciales, quand les ingénieurs après-vente ne peuvent pas atteindre le site, le centre de service peut à distance ajuster l'équipement de client pour le dépannage et la consultation technique.

Après que l'équipement arrive au site client, l'ingénieur après-vente arrive à temps d'effectuer l'installation d'équipement, la commission, et la formation d'opération. La qualité du produit de la machine entière est décelable, et la période de garantie de qualité est à 1 an de la date de l'acceptation. En cas des défauts non-humains au cours de la période de garantie, les ingénieurs après-vente arriveront rapidement au site ou fourniront des conseils à distance pour l'entretien libre.
