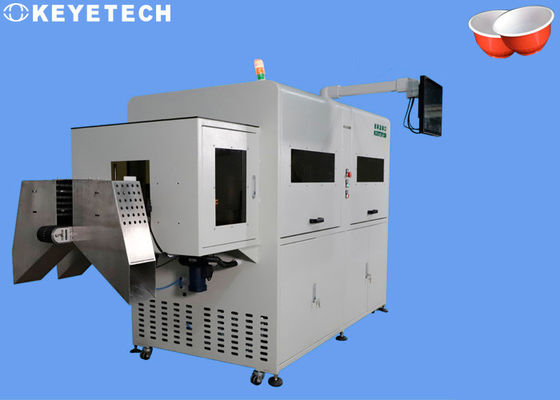

Les nouilles instantanées roulent l'équipement 300pcs/Min de détection de défaut d'aspect

Équipement Nourriture-spécifique de détection de défaut d'aspect de cuvette de Papier-plastique

Les normes d'essai sont comme suit :

Note :

Des anthracnoses de Ø, taches, cheveux, impuretés (différentes couleurs) seront analysées et traitées selon l'index de détection d'anthracnose. La différence de contraste de cette valeur grise devrait être plus grande que 40, qui peuvent être effectivement détectés. Si l'échantillon a les taches d'huile transparentes ou les anthracnoses de couleur claire, et la différence grise de contraste de valeur est basse (en-dessous de 40), l'effet prévu de détection ne peut pas être réalisé.

Ø vu la structure complexe du produit, dans l'application réelle de détection, il peut y a un angle mort de détection très petite dans le secteur de recouvrement de la structure dans la représentation plate de lentille, et l'image ne peut pas être rassemblée en cet angle mort, ainsi elle ne peut pas être effectivement détectée.

Ø dans l'inspection réelle, due à l'influence de l'état critique de fluctuation des données de quelques articles d'inspection, il y aura une certaine probabilité de l'inspection fausse du produit, qui peut être ajusté par les arrangements de paramètre du logiciel système pour réaliser l'effet réel d'inspection.

1. détection le produit

Avec l'amélioration des niveaux de la vie des personnes, les cuvettes de papier-plastique sont devenues une nécessité vie quotidienne de s dans personnes ', et les gens de plus en plus chassent la bonne qualité de vie. conditions. Cependant, les cuvettes de papier de anti-échaudage à double paroi, les cuvettes de papier de anti-échaudage de type appui, et les cuvettes de papier de anti-échaudage solides (conteneurs) sont apparues. Il y a également des cuvettes en plastique traditionnelles (conteneurs) qui peuvent empêcher la fuite, mais elles ne peuvent pas être isolées, et la surface impression est simple, l'effet de impression est pauvre, et les cuvettes (conteneurs) sont facilement serrées quand les cuvettes sont empilées.

Il y a également des cuvettes en plastique traditionnelles (conteneurs) qui peuvent empêcher la fuite, mais ils ne peuvent pas être isolés, et la surface impression est simple, l'effet de impression est pauvre, et les cuvettes (conteneurs) sont facilement serrées quand les cuvettes sont empilées. La cuvette de papier-plastique surmonte les insuffisances dans l'art antérieur mentionné ci-dessus, et fournit un appui de anti-échaudage de papier-plastique et une cuvette thermoisolante renforcée, qui réalise l'isolation thermique, l'anti-échaudage, l'anti-fuite, la protection d'anti-compression, la bonne rigidité, l'économie matérielle, le but etc. Le produit est fait en couleur de matériel de papier-plastique, blanche et primaire, et est divisé en un grand choix de caractéristiques. Veuillez se référer à l'échantillon réel pour des détails.

2. Principe de détection

Par le dispositif de transport de accouplement (la cuvette de papier-plastique doit être sortie dans une ligne droite avec la bouche tout droit, et l'espacement de produit doit être gardé au-dessus du rayon de la bouche de tasse), les produits sont stablement et planton transporté à une station spécifique, et alors passé par l'industriel la caméra transmet l'image saisie de haut-pixel de l'échantillon au logiciel à traitement d'images. Après analyse fonctionnelle, elle détermine les bons et mauvais produits, et commande les composants pneumatiques correspondants pour enlever les mauvais produits, et rassemble finalement les produits qualifiés.

Le logiciel ouvrira la norme de comparaison d'échantillon, et le personnel de production au site client peut commander l'exactitude de comparaison et choisir la norme d'exactitude la plus appropriée pour leurs propres états de production, commandant de ce fait le taux de défaut.

2, instructions de caméra :

Dans le plan de la bouche de tasse, installez un ensemble de caméra industrielle directement au-dessus du produit, et employez-le avec la source lumineuse visuelle pour rassembler les images plates de la bouche de tasse, du mur intérieur de la tasse, et du fond de la tasse pour l'analyse et le traitement.

Dans le secteur latéral externe du corps de tasse, parce que la taille du corps de tasse dépasse la gamme de largeur d'une caméra simple, il est nécessaire de diviser le corps de tasse en deux parts : parties supérieures et plus inférieures. Chaque partie adopte une disposition d'anneau de 4 ensembles de caméras, un total de 8 ensembles de caméras, qui sont utilisées avec la source lumineuse visuelle. , rassemblez les images du côté externe du corps de tasse pour l'analyse et le traitement.

Au fond externe de la tasse, la bouche du corps de tasse est suspendue par la ceinture d'adsorption de vide, et un ensemble de caméras industrielles est installé directement sous le produit, qui est employé avec la source lumineuse visuelle pour rassembler les images du fond externe de la tasse pour l'analyse et le traitement.

Après que la cuvette de papier-plastique soit détectée, la fonction de compte peut être réalisée. L'équipement de détection doit être régulièrement maintenu et nettoyé pendant l'utilisation (telle que le nettoyage de bande de conveyeur, le nettoyage de caméra, etc.).

4, saisit des images
