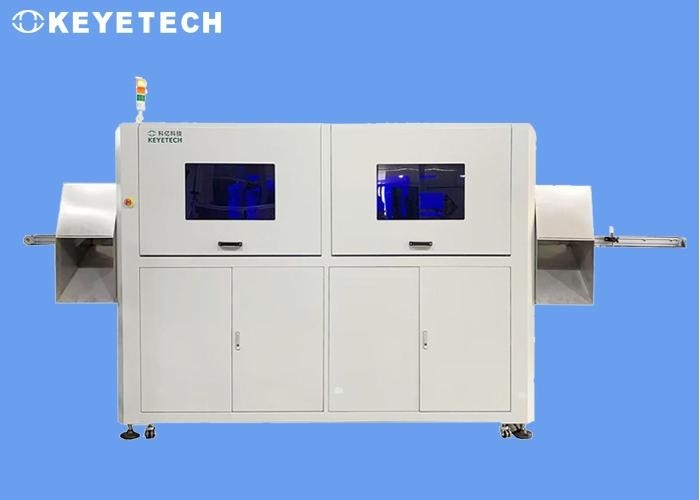

Trieuse matérielle de bouteille de détection de défaut de système d'inspection visuelle PS
Détails sur le produit:
Lieu d'origine: La Chine
Nom de marque: KEYE
Certification: NO
Numéro de modèle: KVIS-B
Conditions de paiement et expédition:
Quantité de commande min: 1 ENSEMBLE
Prix: Negotiable
Détails d'emballage: bois sans fumigation
Délai de livraison: 4 à 6 semaines
Conditions de paiement: L/C, T/T
Capacité d'approvisionnement: 1 réglé par 4 semaines
Contact
Description de produit détaillée
Types d'inspection: Bouteilles de PET/PS Fonction: Inspection de bouteille
ODM/OEM: Disponible Avantages: Facile à utiliser
Pièce d'exposition: Aucun Structure: Écurie
Actuel: 5.0kw-6.0kw Tension: 220V 20A
MOQ: 1 ENSEMBLE Port de chargement: Changhaï
Surligner:

système d'inspection de la bouteille 100ml

,

Système d'inspection de bouteille de picoseconde

,

inspection de bouteille de 100ml Heuft

Principe de détection
Le produit est commandé de manière stable à une station spécifique via le dispositif de transfert, puis l'image d'échantillon à haute résolution prise par la caméra industrielle est transférée au logiciel de traitement d'image, et l'échantillon standard est comparé et analysé pour déterminer le bon produit et le produit défectueux, et contrôler le pneumatique correspondant pour éliminer les produits défectueux et enfin collecter les produits qualifiés.
Le logiciel ouvrira la norme de comparaison d'échantillons et le personnel de production sur le site du client pourra contrôler la précision de la comparaison et choisir la norme de précision la plus adaptée à ses propres conditions de production, contrôlant ainsi le taux de défauts du produit.

Détecdétails
Notre plan de conception adopte 11 ensembles de caméras industrielles à haute résolution et de sources lumineuses stroboscopiques hautes performances pour effectuer une gamme complète de détection visuelle des défauts d'apparence du corps de la bouteille.La vitesse de détection est de 120 pièces par minute.L'équipement peut réaliser 7*24 heures de fonctionnement, et les produits non qualifiés peuvent être automatiquement rejetés en ligne.

L'ensemble de l'équipement de détection comprend des pièces mécaniques, du matériel électronique visuel et un logiciel de système de détection.L'entrée et la sortie de la machine de détection peuvent être intégrées à la ligne de convoyage sur site (voir les dessins de conception pour plus de détails) et peuvent être connectées à l'équipement de production en amont et en aval en fonction des besoins de production spécifiques du client.

Paramètres de fonctionnement du système
Dimensions

Voir les dessins de conception
pour les détails

Puissance et fréquence 220V 20A 50HZ
Pouvoir total 5.0~6.0kW Pression de l'air 0.5~0.8MPa purifier et sans huile
Température de fonctionnement -20℃ ~ 60℃ Humidité de travail En dessous de 50 % d'humidité relative


Procédure d'inspection
Trieuse matérielle de bouteille de détection de défaut de système d'inspection visuelle PS 0



Norme de détection

Modèle Numéro de caméra Portée de détection Contenu et précision de la détection Précision de détection La rapidité



















KVIS-SC11


1 jeu


Bouche de bouteille

Points noirs, taches (différentes couleurs) ≧0,2 mm 99%



















120 pièces/min

Manque de matériau sur la bouche de la tasse, chevauchement ≧ 0,5 mm 99%



1 jeu



Partie inférieure extérieure de la bouteille

Points noirs, taches (différentes couleurs) ≧0,2 mm 99%

Trou pénétrant (pas d'adhérence dans le trou) ≧ 0,5 mm

99%





1 jeu





Partie inférieure intérieure de la bouteille

Points noirs, taches (différentes couleurs) ≧0,2 mm 99%

Épaisseur manifestement inégale
(La différence de valeur de gris de la différence de couleur locale est supérieure à 40 ou plus)

99%
Décalage du point d'injection≧±0.5mm 99%

Intérieur de la bouteille
accumulation inférieure de matériau ≧ 0,5 mm

99%






Source lumineuse à 4 points de consigne





Partie latérale extérieure de la bouche de la bouteille

Bouche de bouteille inégale
Profondeur≧0.5mm, longueur≧1.0mm

99%

La bouche de la bouteille et l'anneau de levage sont écrasés
Profondeur≧0.5mm, longueur≧1.0mm

99%

fossette de l'anneau de levage, manque de matière
Profondeur≧0.5mm, longueur≧1.0mm

99%

Fossettes dans la paroi interne du goulot de la bouteille
Profondeur≧0.5mm, longueur≧1.0mm

99%

4 ensemble
Cavité intégrale + source lumineuse ponctuelle


Partie latérale extérieure de la bouteille

Points noirs, taches (différentes couleurs) ≧0,2 mm 99%
Épaisseur évidemment inégale (y compris sur le matériau sur la ligne de séparation) (la différence de valeur de gris de la différence de couleur locale est supérieure à 40 ou plus) 99%


Composition du système
(1) Partie mécanique : La partie mécanique est le composant central du système, qui porte tous les dispositifs de transmission et le matériel électronique (caméras industrielles, source de lumière, ordinateur industriel, écran tactile, boîtier électrique, etc.).
La bande transporteuse adopte une bande d'adsorption sous vide pour adsorber et fixer l'échantillon sur la surface de la bande sans glisser, de sorte que la photo puisse être prise avec précision.
(2) Partie matérielle : la partie matérielle comprend la caméra, l'objectif, la source de lumière, la vanne d'air à grande vitesse, l'ordinateur, l'écran tactile et d'autres équipements électriques.



Processus d'usinage

 Trieuse matérielle de bouteille de détection de défaut de système d'inspection visuelle PS 1
