machine extérieure d'équipement d'inspection de 3D HMI pour la tasse en plastique 300pcs/Min de crème glacée

La représentation de détection a lieu comme suit :

Principe d'inspection

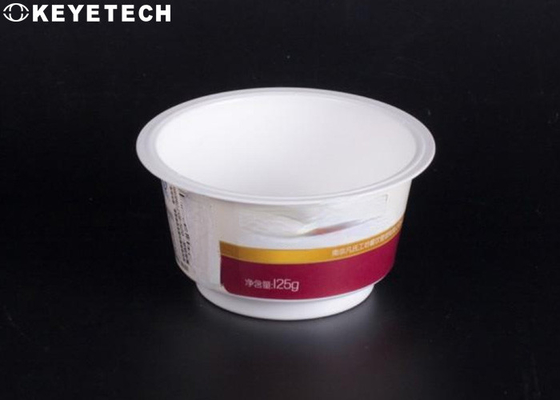

Des tasses en plastique de crème glacée sont généralement utilisées dans des magasins de boisson, des magasins chauds et froids de boissons, des magasins de thé de lait, des hôtels, des restaurants et des cafés, qui fournissent à des consommateurs un grand choix de tasses de crème glacée. La crème glacée est populaire, et l'emballage de la crème glacée a attiré plus d'attention des consommateurs. L'emballage de la crème glacée est non seulement beau et attrayant aux utilisateurs, mais également à une manifestation intuitive de qualité du produit. Dans le processus de fabrication de l'emballage, dû à l'influence du matériel de production et du processus de fabrication, la surface de la tasse aura des divers niveaux de défauts, tels que des anthracnoses, des taches d'huile, des taches jaunes (différentes couleurs), des corps étrangers, etc. en raison des différentes tailles des tasses, la vitesse manuelle de détection est relativement lente. Dans ce cas, la conception et la production de la détection intelligente de vision par ordinateur par Keye Tech peuvent bien remplacer le travail manuel et améliorer la vitesse de détection.

Aperçu du système de détection

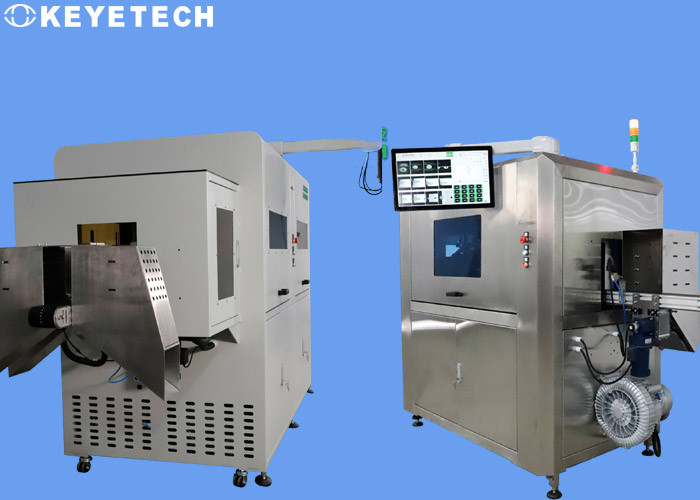

L'équipement global inclut un ascenseur, une machine de finition et un équipement de détection visuelle. La vitesse de transport normale de détection est 300 morceaux par minute. L'équipement de détection est équipé de 8 ensembles de systèmes industriels de caméra de haut-pixel pour conduire une gamme complète de détection de défaut sur l'aspect de la tasse en plastique. Il peut indépendamment arranger sur le site de client, et peut être équipé de la chaîne de production équipement tel que le dépoussiérage et la désinfection selon les besoins spécifiques de production du site de client.

Après que le système soit prélevé, le logiciel à traitement d'images est comparé au modèle normalisé pour analyser les caractéristiques des produits, et puis les bons et mauvais produits sont jugés, et les produits défectueux automatiquement sont éliminés en ligne. Après que le produit fini soit détecté, la fonction de compte et binning est réalisée, et l'exactitude de compte est N~ (N+ 10) dans la marge. Le logiciel ouvrira la norme de comparaison d'échantillon, et l'opérateur sur place du client peut commander l'exactitude de comparaison et choisir la norme d'exactitude la plus appropriée pour leurs propres états de production, commandant de ce fait le taux de défaut, avec les caractéristiques de l'opération rapide et précise de détection, simple et facile à utiliser.

Détection du contenu

1. En réponse à la demande des tasses en plastique ce temps, le plan de développement de notre société est comme suit :

- Notre société conçoit et configure 8 ensembles de systèmes d'inspection industriels de caméra pour détecter des défauts dans la bouche de tasse, l'outsole de tasse, le fond intérieur de tasse, la circonférence de corps de tasse, la jante de tasse et d'autres secteurs.

- Dans ce plan notre société utilise un ascenseur et une machine de finition spéciale pour le mécanisme de finition matériel. En raison de la situation spéciale de la tasse, le type machine de cascade de finissage de tasse ne peut pas être employé. Après que l'échantillon détectent, le type en baisse machine de plateau de finissage de tasse peut également être employé sous les lieux d'assurer la qualité. Réalisez l'opération ultra-rapide.

 Le schéma de principe de la station d'installation de caméra est comme suit :

L'équipement de détection doit être maintenu et nettoyé régulièrement (comme le nettoyage de bande de conveyeur, le nettoyage de caméra, etc.) pendant l'utilisation. L'équipement de détection lui-même ne causera pas des sources secondaires de pollution (telles que les débris, la mousse fine, etc.) aux échantillons détectés.

Composition en système

1. Partie mécanique

La pièce de transmission est le composant de noyau du système, qui porte tous les dispositifs de transmission et matériel électronique.

2. Pièce électronique de matériel

La pièce électronique de matériel inclut les caméras industrielles, les lentilles industrielles, les sources lumineuses, les déclencheurs, les vannes électromagnétiques (rejetez les déchets), les boîtes de contrôle électriques de système (responsables du contrôle électrique et logique), les voyants d'alarme de trois-couleur, et les écrans tactiles de 17 pouces.
