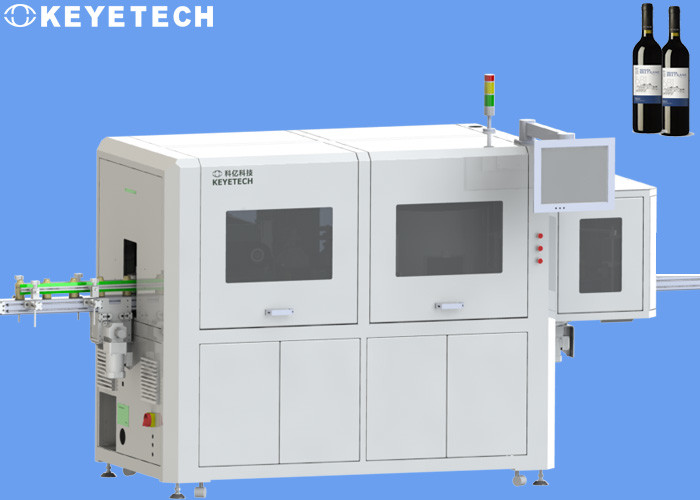

Équipement de contrôle de qualité 3D de bouteille de vin rouge avec atelier GMP

Dans l'industrie des boissons, en tant que produit de consommation haut de gamme, le vin rouge est un liquide volatil, nous devons donc accorder plus d'attention à la sécurité de son emballage et à l'inspection de l'emballage pour créer un bon environnement de consommation pour les consommateurs, afin que les consommateurs puissent être rassurés lors de l'achat et boire, tout en améliorant la sensibilisation culturelle de l'entreprise et la notoriété de la marque.En tant que dernière partie de la transformation externe des aliments, les emballages alimentaires ont la particularité de ne pas être consommés à volonté.L'emballage alimentaire est la garantie de la sécurité alimentaire. Le processus d'emballage est donc la partie la plus importante de la transformation des aliments et la qualification de l'emballage est la clé du succès de l'emballage.

Présentation du système

Le système transporte les échantillons de bouteilles de vin rouge à la station prédéterminée de manière stable et ordonnée, puis transmet l'image de l'échantillon capturé au logiciel de traitement GPU haute performance via la caméra industrielle à haute résolution, compare avec l'échantillon standardisé et distingue le produit défectueux et le bon produit, et contrôle les composants pneumatiques correspondants pour rejeter les produits défectueux.

Le logiciel définit la norme de comparaison pour les échantillons et enregistre automatiquement les caractéristiques des échantillons de test historiques, les opérateurs peuvent contrôler la précision de la comparaison et choisir la norme de précision qui leur convient le mieux, contrôlant ainsi le taux de défauts.

Les performances de détection sont les suivantes :

-Détection du fond de l'extérieur de la bouteille (1 ensemble de caméra) : détecte s'il y a des trous, des points noirs, des taches et d'autres défauts.

-Détection du fond de l'intérieur de la bouteille (1 ensemble de caméra) : détecte s'il y a des points noirs, des taches, des corps étrangers et d'autres défauts.

-Détection de la bouche de la bouteille (1 ensemble de caméras) : détecte s'il y a déformation, manque de matériau, chevauchement, bavures, points noirs, taches et autres défauts, pour s'assurer que la bouche de la bouteille est intacte.

-Détection du corps de la bouteille (8 ensembles de caméras) : inspectez toutes les apparences pour détecter les défauts tels que les points noirs, les taches, les impuretés et les dommages, les trous et les épaisseurs inégales graves.

-Vitesse de détection : 200-220 pièces/min

-Précision de détection : 0,2 mm

-Précision : 99%

-Plage de détection : toute la bouteille, y compris les fonds intérieur et extérieur, et la zone de l'embouchure de la bouteille.

Ce plan est décrit sous les aspects suivants : partie mécanique, partie matérielle et partie logicielle.Le fonctionnement global du système est le suivant :

Composition du système

--Partie mécanique

L'importation et l'exportation de la bande transporteuse de cet équipement peuvent être connectées à la ligne de convoyage sur site du client.La partie transmission est l'élément central du système, qui porte tous les dispositifs de transmission et le matériel électronique (caméras industrielles, sources lumineuses, ordinateurs industriels, écrans tactiles, armoire électrique, etc.).La partie transmission adopte une technologie de séparation avancée et une technologie d'adsorption sous vide pour garantir que le système électronique capture les images rapidement et avec précision.Une fois la détection terminée, l'équipement ajoute la fonction de comptage des produits de détection.

--Partie matérielle

Ce système de détection utilise 11 caméras industrielles à pixels élevés et des objectifs industriels compatibles, avec 3 ensembles de sources lumineuses stroboscopiques à haute luminosité, qui peuvent réellement réaliser une détection à 360 degrés du corps de la bouteille.

Le contrôle logique global du système est réalisé par un micro-ordinateur à puce unique, et les fonctions spécifiques comprennent :

-Déclencher l'appareil photo pour prendre des photos

-Trigger source de lumière stroboscopique

-Trigger solénoïde éjecteur coup pour éliminer les déchets

-Contrôler la vitesse de la bande

-Manipulation d'urgence en cas de bourrage de matériel dans le système

-Déclencher le signal lumineux d'avertissement

--Partie logicielle

Le logiciel est la plate-forme générale de contrôle de l'équipement, et les fonctions spécifiques sont les suivantes :

-Ouvrir et fermer la fonction de détection du système

-Ajustement des paramètres d'indice de détection et de la précision.

- Échantillonnage et stockage de modèles, sauvegarde et rappel des informations de détection d'échantillons.

-Fonction d'étalonnage de l'image de la caméra

-Le système affiche les informations de production en temps réel (taux de qualification, production totale, vitesse, etc.), la navigation dans les informations de production historiques, les fonctions d'exportation et de sauvegarde.

-Gestion des autorisations basée sur le compte de connexion (comme les utilisateurs d'opérations générales désactivent les autorisations de réglage des paramètres)

-Fonctionnement et réglage de la partie mécanique du système

(Comme ouvrir le dispositif de transmission, le réglage du temps de soufflage de la vanne d'air et le réglage du signal d'alarme)

-Fonctions supplémentaires que la partie A doit ajouter

Détails de la configuration du produit

Partie mécanique

Exemples de modèles de détection d'échantillons

Les modèles présentés ci-dessous sont tous des prises de vue en temps réel dans le système de détection Keye existant.Les détails sont les suivants:

La protection de l'emballage des produits est la fonction la plus fondamentale et la plus raisonnée de la conception des emballages.Les autres fonctions de la conception de l'emballage ne peuvent continuer à être conçues qu'en partant du principe que la fonction de protection est réalisée.La fonction de protection signifie protéger le contenu des chocs extérieurs et empêcher les dommages ou la détérioration du contenu causés par la lumière, l'humidité, etc. La structure et le matériau de l'emballage sont directement liés à la fonction de protection de l'emballage.
