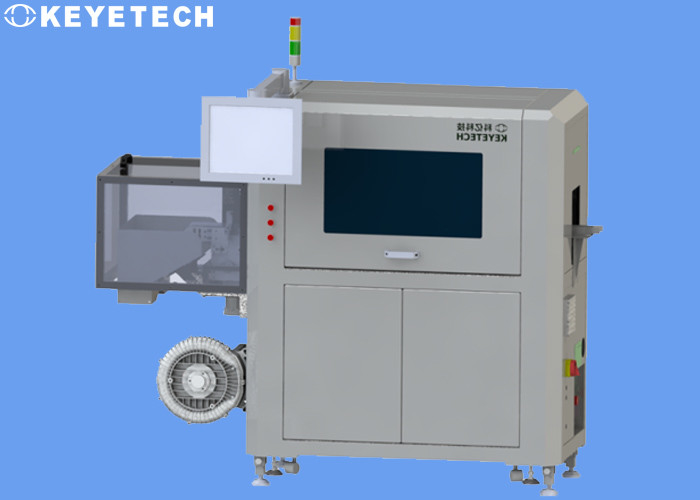

Machine en différé d'inspection visuelle de bouteille avec le système automatique de rejet et de compte

Machine en différé d'inspection visuelle de bouteille avec le système automatique de rejet et de compte

Principe d'inspection

La solution utilise 8 ensembles de caméras industrielles à haute résolution et de sources lumineuses performantes de stroboscope pour conduire l'inspection visuelle totale pour les défauts d'aspect des produits de bouteille. La vitesse d'inspection est 120 morceaux par minute. Des produits non qualifiés peuvent automatiquement être enlevés en ligne.

Toute la série d'équipement d'essai inclut les pièces mécaniques, le matériel électronique visuel et le logiciel système d'essai. L'entrée et la sortie de la machine d'essai peuvent être intégrées avec la ligne sur place du convoyeur du client, et peuvent être reliées en amont et en aval à l'équipement de production (tel que des appareils de contrôle de fuite, des presses et tous autres équipement, etc.).

Notes d'inspection :

Des anthracnoses, les taches, les cheveux, et les impuretés (différentes couleurs) seront analysés et traités selon l'index de détection d'anthracnose. La différence entre la valeur grise de cet article doit être plus grande que 15, qui peuvent être effectivement détectés. Si l'échantillon a les taches d'huile transparentes ou les anthracnoses de couleur claire, et la valeur grise de différence de contraste de valeur est basse (moins de 15), l'effet de détection ne peut pas être réalisé.

Si la structure de produit est spéciale, dans l'application réelle d'inspection, il y aura un angle mort de certaine détection dans le secteur de recouvrement structurel de la représentation plate de lentille (telle que le secteur sous le fil et l'anneau de levage, le secteur d'angle entre les étapes du corps de bouteille, etc.), et l'acquisition d'image ne peut pas atteindre cet angle mort. , ainsi elle ne peut pas être effectivement détectée.

Application de caméra

• Pour la détection plate de bouche de bouteille, un ensemble de caméras industrielles est installé au-dessus de la bouche de bouteille, et avec l'utilisation de la source lumineuse visuelle, l'image plate de bouche de bouteille est rassemblée pour le traitement.
• Pour l'inspection du mur intérieur de la bouche de bouteille, un ensemble de caméras industrielles sont installés au-dessus de la bouche de bouteille, équipés d'une lentille à l'intérieur de l'anneau, et employés en même temps que l'utilisation des sources lumineuses visuelles, de rassembler des images du mur intérieur de la bouche de bouteille pour le traitement.

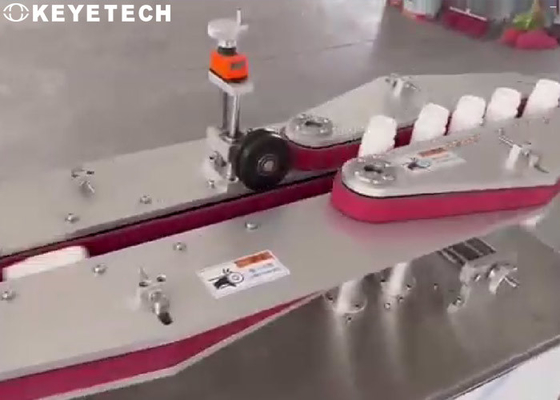

• Pour la détection du fond externe de la bouteille, le corps de bouteille est suspendu dans le ciel par un mécanisme de transport spécifique, et un ensemble de caméras industrielles sont installés ci-dessous, et l'image du fond externe de la bouteille est rassemblée pour traiter en même temps que l'utilisation des sources lumineuses visuelles.
• La détection inférieure dans la bouteille, un ensemble de caméras industrielles sont installées au-dessus de la bouche de bouteille, et avec l'utilisation de la source lumineuse visuelle, l'image du fond dans la bouteille est rassemblée pour le traitement.
• Pour l'inspection latérale du corps de bouteille, 4 ensembles de caméras industrielles sont installés autour du corps de bouteille pour former une inspection de surface d'anneau de 360 degrés. Avec l'utilisation de la source lumineuse visuelle, l'image latérale est rassemblée et traitée systématiquement.
