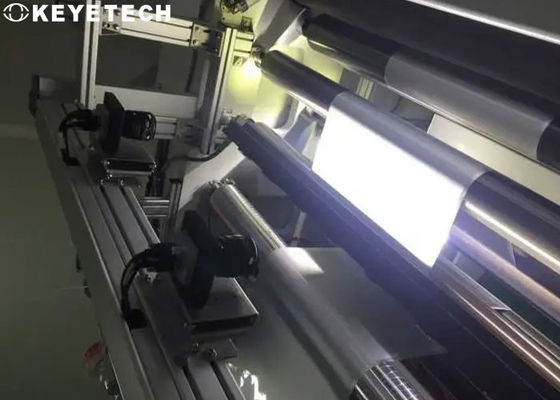

Système d'inspection visuelle en ligne de défaut de surface de film de caméra CCD
paramètres techniques
|
1. Précision de mesure : taches, taches, trous et autres défauts supérieurs à 0,1 mm
|
| 2. Largeur applicable : adaptée aux besoins du client selon des conditions |
| 3. Nombre de CCD : déterminé par la largeur de l'objet mesuré et la précision de détection |
| 4. Détecter les défauts courants, traiter les informations sur les défauts et fournir l'emplacement, la taille et les enregistrements des défauts en temps réel pour référence et vérification par l'utilisateur |
| 5. Le système peut définir les paramètres de l'alarme de défaut et l'utilisateur peut définir la ligne d'alarme en fonction des exigences de production, réaliser l'alarme sonore et lumineuse et marquer la position non qualifiée en ligne. |

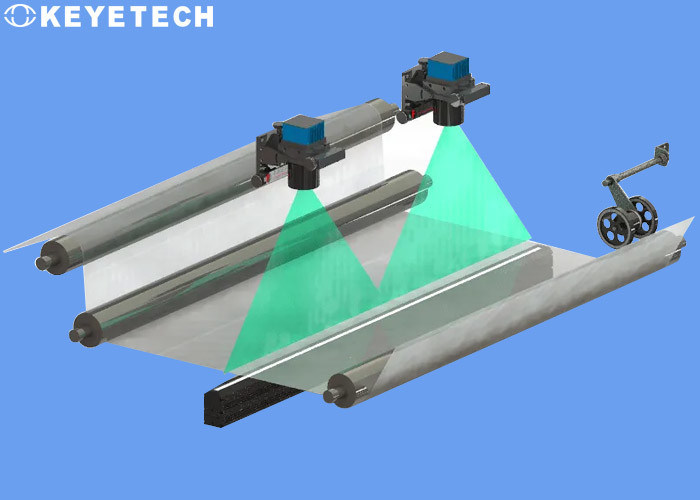

Principe de contrôle
La sortie du système de vision n'est pas l'image et le signal vidéo, mais le résultat de la détection (tel que défaut, taille, etc.) après calcul et traitement.Habituellement, l'inspection par vision industrielle consiste à utiliser des machines au lieu des yeux nus pour la mesure et le jugement.Tout d'abord, une caméra CCD est utilisée pour convertir l'objet capturé en un signal d'image, qui est envoyé à un système de traitement d'image dédié et converti en un signal numérique en fonction de la distribution des pixels, de la luminosité, de la couleur et d'autres informations.
Détails de l'inspection
En raison de l'influence du processus de production et de l'environnement sur site, il est facile de provoquer des points noirs, des taches de cristal, des marques de pock, des trous, des lignes, des plis, des moustiques, des rayures et d'autres défauts sur la surface du film, qui non seulement affecter l'apparence de produits cinématographiques sérieux, mais aussi nuire gravement à l'entreprise.à la perte économique.Ce n'est qu'en détectant les défauts à la surface du film à temps pendant le processus de production que les défauts peuvent être éliminés à la racine de la production.
Comparé à la détection manuelle à l'œil nu traditionnelle, le système de détection de défauts de surface à couche mince basé sur CCD présente les avantages d'une détection en ligne rapide, fiable et précise, en temps réel, d'une alarme automatique et de l'affichage d'informations spécifiques du défaut actuel, de manière à traitez-le à temps.
Caractéristiques du système
Fonctions logicielles riches, le système peut partitionner la zone de détection par colonne ;carte précise de distribution des coordonnées des défauts, montrant les images spécifiques de plusieurs défauts dans la période actuelle et avant et après ;affichage en temps réel des informations sur les défauts, enregistrement du type, de la zone (diamètre), de la position horizontale et verticale du défaut actuel et d'autres informations ;module d'informations de base sur le produit, qui enregistre le numéro de lot du produit, le modèle, les spécifications, le numéro d'équipe, l'opérateur et d'autres informations (peut être modifié par vous-même);détection en temps réel des compteurs et affichage des informations d'alarme ;Classification.
Alarme automatique pour les défauts périodiques et continus, vous pouvez définir vous-même la densité d'alarme ;générer automatiquement des rapports d'enregistrement de défauts pour chaque rouleau de produits, et les utilisateurs peuvent appeler des informations à imprimer à tout moment ;changer automatiquement les rouleaux et imprimer automatiquement des rapports de qualité ;peut être lié à la chaîne de production de l'utilisateur pour fournir des services techniques à distance ;les fonctions et les interfaces du logiciel peuvent être personnalisées et développées en fonction des besoins des utilisateurs.
