Système d'inspection visuelle pour la mesure de parallélisme d'aspect du stylo de signature

Système d'inspection visuelle pour la mesure de parallélisme d'aspect du stylo de signature

Caractéristiques du système

Principe d'inspection

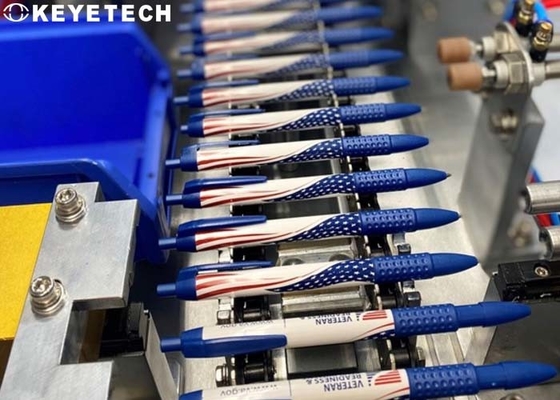

Ce système est employé pour la détection de parallélisme du stylo, afin de faciliter le traitement des produits défectueux par l'équipement.

Plans techniques

La détection de parallélisme de stylo de signature de KEYE TECH basée sur la technologie à traitement d'images de vision par ordinateur a les caractéristiques de la haute précision, de la grande vitesse et du multi-échantillon. Les modules principaux du système sont : module de déclencheur et module de guide. Selon les besoins de l'utilisateur, détecter l'unisson et le verticality du stylo et le montage, et a besoin alors de la détection de double-station pour accomplir les conditions de détection, pour déplacer l'échantillon dans la position de détection, pour déclencher la caméra et pour produire le signal de détection au système de vision à temps, afin d'accomplir la fonction de détection.

Afin de répondre aux exigences à haute précision de détection, il est le premier nécessaire d'améliorer l'exactitude de position des articles main-placés, et l'effet est position précise et stable. Le système de déclencheur, dû à la méthode de alimentation manuelle, quand l'échantillon est placé dans cette position, la caméra est déclenché, et après l'analyse visuelle de logiciel système, si c'est un produit d'OK, l'interface montrera 0K, si c'est un produit de NG, l'interface montrera NG, alarme de sonnerie de NG.

Détails d'inspection

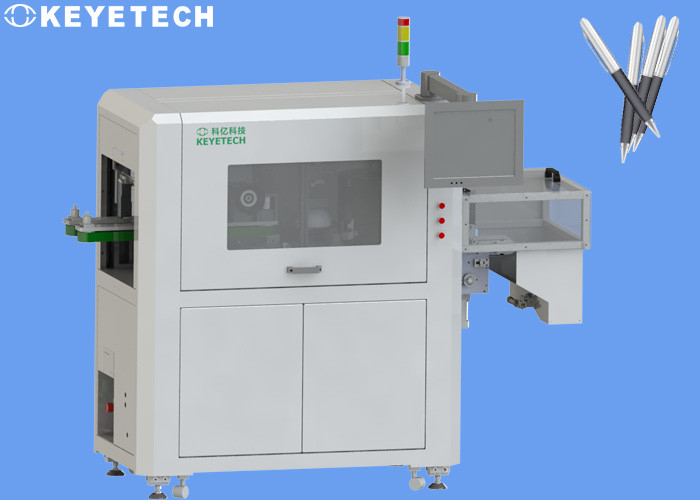

• Plan de conception du système d'inspection visuelle pour mesurer le parallélisme du stylo de signature. Le système d'inspection visuelle inclut principalement : caméra, lentille, source lumineuse et logiciel à traitement d'images. Après que la source lumineuse illumine l'échantillon qui arrête la position de détection, le système de représentation composé de caméra et de lentille la capture.
• Quand la caméra reçoit le signal de déclencheur, le système de représentation prend des photos de l'échantillon et transmet l'image au système à traitement d'images pour l'identification, juges, que l'échantillon soit qualifié ou pas, et produit le signal correspondant d'OK/NG pour le traitement suivant par l'équipement.

Avantages des équipements

• L'interface d'opération est claire et claire, simple et facile pour fonctionner, et la détection peut être automatiquement effectuée avec un arrangement simple ;
• Le logiciel et l'algorithme de détection sont complètement indépendamment développés, et le système est fortement visé ;
• Le calibre de détection et la gamme de détection peuvent être placés avec souplesse ;
• La fonction de détection locale peut être choisie pour améliorer la vitesse de détection ;
• Représentation de conception de source lumineuse, claire et uniforme professionnelle, pour assurer l'achèvement des tâches de mesure ;
• Soutenez la mesure de divers types de produits, et ayez les fonctions telles que la recherche en ligne de produit automatique ;
• Installation simple ; résultat compact, faciles à utiliser, maintenir et augmenter ;
• Fiabilité élevée, opération stable, appropriée aux conditions de fonctionnement de divers champ.
• Basé sur la plate-forme de PC, le système a l'évolutivité forte, et la plate-forme logiciel de vision par ordinateur de KVIS peut augmenter d'autres fonctions.
