Système d'inspection visuelle pour les pailles en papier d'emballage en rouleau

Produit arrière-plan:

La paille ou le tube à boire est un produit cylindrique et creux en plastique. Sa fonction principale est de boire des boissons et de l'eau dans une tasse, et il est également utilisé pour sucer la moelle osseuse de certains os longs d'animaux cuits. À l'heure actuelle, avec le développement rapide de la technologie de l'ordinateur et de la vision industrielle, un dispositif de détection visuelle remplace la méthode d'observation manuelle pour détecter la paille, mais la source lumineuse de détection et la caméra de détection réglées par le dispositif de détection visuelle existant sont pour la plupart peu pratiques une fois la fixation terminée. L'ajustement de sa position ne peut pas amener la source de lumière de détection et la caméra de détection dans la meilleure distance de détection et le meilleur angle de détection, ce qui peut provoquer une certaine erreur d'appréciation du dispositif de détection visuelle pendant la détection, réduisant ainsi l'efficacité de détection du dispositif de détection visuelle.

Inspecteurprincipe de section :

Compte tenu des problèmes existant dans l'art antérieur, l'objectif de la présente invention est de fournir un dispositif de détection visuelle pour pailles à boire, le dispositif de détection visuelle pour pailles à boire étant pourvu d'une source de lumière de détection supérieure, d'une caméra supérieure, d'une source de lumière de détection inférieure et d'une caméra inférieure ayant la fonction d'ajuster la distance entre le tube et le matériau, et les caméras supérieure et inférieure ayant également pour fonction d'ajuster l'angle d'inclinaison, de manière à réduire le taux d'erreur de jugement du dispositif d'inspection visuelle, à améliorer la précision de détection et la détection. L'efficacité du dispositif d'inspection visuelle et le réglage du couvercle supérieur et du couvercle inférieur sont pratiques à commuter, ce qui apporte une grande commodité au réglage de la source lumineuse de détection supérieure, de la caméra supérieure, de la source lumineuse de détection inférieure et de la caméra inférieure.

Détails de l'inspection:

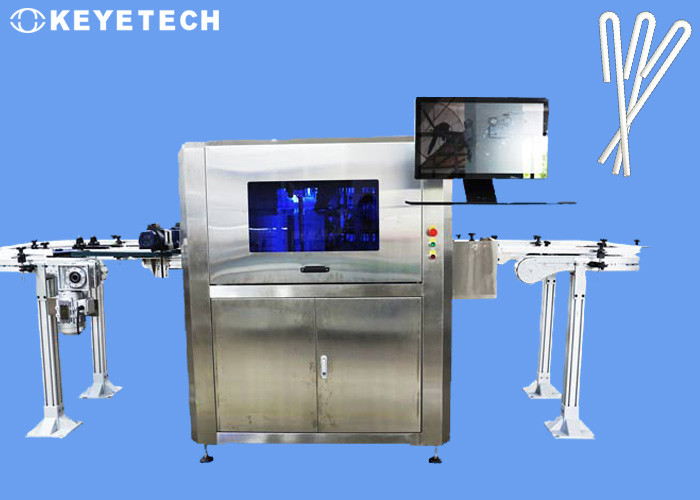

La machine d'inspection adopte plusieurs ensembles de caméras industrielles à pixels élevés et de sources de lumière stroboscopiques hautes performances pour effectuer des inspections visuelles omnidirectionnelles des défauts d'apparence des produits. L'équipement peut réaliser 7 x 24 heures de fonctionnement par tous les temps et peut être automatiquement en ligne. Éliminez les produits de qualité inférieure. L'ensemble de l'équipement d'inspection comprend du matériel électronique mécanique et visuel et un logiciel de système d'inspection. L'entrée et la sortie des équipements sont réservées aux postes d'accostage pour faciliter les opérations sur site.

1. Dans la détection réelle, en raison de l'influence de l'état de fluctuation critique des données de certains éléments de détection, cela entraînera une certaine probabilité.

Si le produit est faussement détecté, il peut être ajusté via le réglage des paramètres du logiciel système pour obtenir l'effet réel.

2. Les points noirs, les taches, les impuretés, les cheveux et autres défauts (différentes couleurs), la différence de contraste de valeur de gris correspondant à l'indice de détection doit être supérieure à 40 (cela peut être compris comme : placer l'échantillon à une distance du bras, environ 30 cm ou plus, peut être détecté efficacement). Si l'échantillon présente des taches d'huile transparentes ou des points noirs de couleur claire et que la différence de contraste de la valeur de gris est faible (inférieure à 40), l'effet de détection ne peut pas être obtenu.

3. La direction horizontale de la bande de paille est la zone aveugle du champ de vision de la caméra, de sorte que les caractéristiques défectueuses à cette position ne peuvent pas collecter d'images pour la saisie.

Reconnaissance de ligne, mais cette position est relativement étroite, la distance verticale est d'environ 1,0 mm.
